管道除鐵器按裝說明

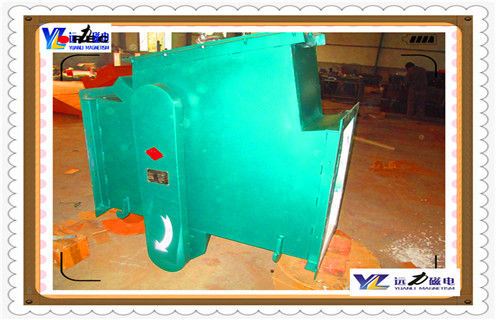

管道除鐵器安裝示意圖,管道除鐵器是由磁棒組和不銹鋼桶體組成,通過法蘭、卡箍等方式將進出料口和生產線管道連接起來。管道除鐵器常用來過濾液體、漿料、風送管道輸送的粉體、氣體等物料中的細小鐵雜質。通過管道除鐵器內部磁棒的強大磁場,有效過濾物料中的細小鐵雜質,提高物料品質。
一、管道除鐵器需要達到的基本要求
1.表面處理:鏡面拋光、拉絲拋光、噴砂處理,可達到食品級和衛生級要求標準;
2.殼體材質:ss304、 ss316;
3.磁棒磁力強度等級:3000gs、8000gs、10000gs、12000gs;
4.工作溫度<:80℃、100℃、120℃、150℃、180℃、200℃等;
5.工作壓力:常規卡箍式筒體或卡箍接頭式進出料口耐壓<5kg,常規法蘭盤式筒體或法蘭進出料口耐壓<10kg,如有特殊要求,可另行設計。
6.連接方式:法蘭、快速卡箍接頭、sms螺紋接頭、管螺紋等;
7.清理方式:常規型、套管易清洗型;
8.可選擇附件:排料閥、不銹鋼過濾網、清洗替換磁芯。
二、管道除鐵器安裝及清理步驟
1、管道除鐵器清理頻率:根據處理物料中鐵雜質的含量多少、每小時物料處理量等參數確定,一般磁棒表面吸附的粉狀鐵雜質厚度不宜超過10mm,定期及時清理,從而保持佳的使用效果。
2、管道除鐵器清理步驟:清理管道除鐵器時,首先磁芯固定螺絲打開,取出磁芯,清理吸附在磁棒表面的鐵雜質,然后再將磁芯安裝到筒體,固定,安裝磁芯時檢查密封墊圈是否完全卡在墊圈卡槽內,避免墊圈錯位引起工作過程中物料泄露。在清理磁棒表面的鐵雜質時,可以借助厚的棉手套、抹布、托盤等工具,有需要時,可以用水清洗。
