磁選機磁場強度的測量

一、磁選機磁場強度的測量_磁場強度及如何調磁__磁選機磁場強度的測量參數型號及價格

1、測量磁選機磁場強度的儀表有特斯拉計(以前稱高斯計、和磁通計。特斯拉計使用方法簡單，測量精度較高，是目前測量磁場強度的最常用儀表，因此主要介紹用特斯拉計測量磁場強度(或磁感應強度、。

2、特斯拉計由表頭和探頭構成，探頭內裝有半導體薄片，當磁力線B沿垂直于半導體片大面的方向穿過，同時沿長或寬度方向通過電流I，則在與磁場和電流方向垂直方向的兩個端面上產生電壓V，這個現象稱為霍爾效應。當電流I恒定時，電壓V與磁場B的強度成正比，測出電壓V，經轉換，在表頭刻度盤上刻出磁感應強度值，就可以直接讀出探頭所在處的磁感應強度值。

3、測量方法：為使測點的位置準確，在測量前應根據磁極形狀制作測點樣板(用有機玻璃板或木板、。把各測點位置畫在樣板上，在測點位置鉆孔以備探頭伸入孔內進行測量。測量?jì)热菀话惆ǎ捍畔挡煌恢酶鲾嗝娴拇艌?chǎng)強度、每一斷面上要測出磁極表面各關鍵點的磁場強度和距磁極一定距離的空間點的磁場強度等。

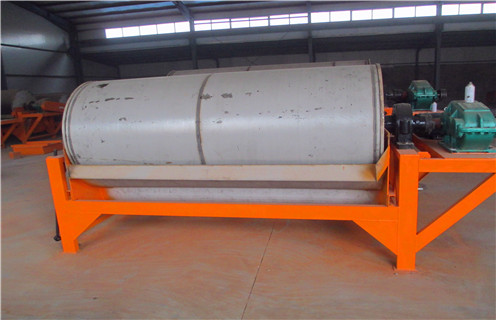

二、永磁筒式磁選機的磁場強度的測量方法如下：

1、沿圓筒軸向選三個斷面：其中一個選在正中間，另兩個斷面分別取在距兩端各200mm處。

2、在每個斷面上要測出圓筒表面若干關鍵點的磁場強度，一般每個磁極的邊緣和中間共3個點(磁系邊緣2點不測），極隙中間1個點，如果極數為n，則測點數N=[3n-2+(n-1、]=4n-3。如3極磁系為9個點，4極磁系為13個點，余類推。

3、圓筒表面所測各點的磁場強度平均值代表圓筒表面的磁場強度，同理，距筒面一定高度各點的磁場強度平均值代表該弧面的磁場強度。

4、每個斷面上各關鍵點上方距筒面一定距離測3～5個點。如距筒面10mm、20mm、30mm、40mm、50mm各點。

5、進行測量之前，先將圓筒(及磁系、支起，高度以便于測量為適宜。此時磁系垂直向下，但在圓筒外看不到磁極，測點位置定不準，可在圓筒外灑些鐵粉，磁極邊緣吸引鐵粉較多，磁極形狀就能顯示出來。如果沒有鐵粉，亦可用鐵釘找點，鐵釘能直立于筒面的地方即是磁極中心(或極隙中心、，找到準確位置后用粉筆或毛筆打上標記，再逐點進行測量。
