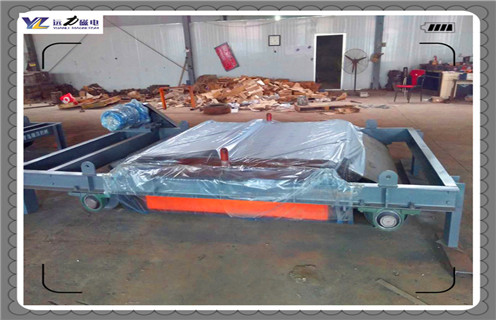

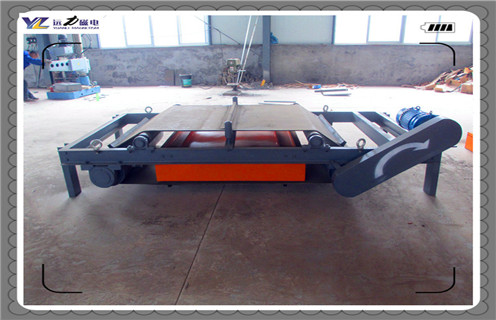

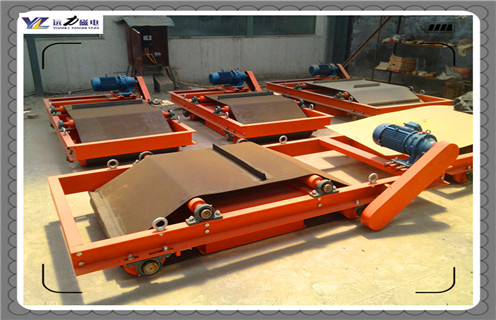

RCYD系列永磁自卸式除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。它一般安裝在皮帶輸送機的頭部或中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出。達到自動清除的目的。并能有效地防止輸送機皮帶縱向劃裂,保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于電力、礦山、冶金、建材、選煤、化工等行業。
一、RCYD(C)系列永磁自卸式除鐵器結構特點
1、RCYD系列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大,故適合料層較厚的場合除鐵。
2、卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒。托輥、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。
二、RCYD(C)系列永磁自卸式除鐵器安裝與皮帶調整
1.檢查除鐵器本體及減速電機的電氣性能(線圈電阻及絕緣電阻),若無問題則可進行安裝。
除鐵器機架上有四個吊耳可供安裝使用(見圖一),吊具應有足夠的強度,并可調節懸掛高度。
2.安裝除鐵器時應盡可能的使減速機的工作位置處于水平放置,如需傾斜時最大傾斜角一般應小于15°,且輸出軸軸伸端向下,超過15°時應采取措施保證潤滑充足和防止漏油。
3.當輸送物料中鐵件很少時,為節約能源,可配用金屬探測儀,只有在鐵件通過時金屬探測儀發出信號,除鐵器才工作。一旦探測儀發生故障又可切換成連續工作形式。
4.卸鐵皮帶的跑偏和調整
檢查卸鐵皮帶,若有跑偏現象可進行調整:
a.卸鐵皮帶向前進方向右側跑偏(見圖四)調整方法:將兩側的軸承調節裝置均等的調節。使從動滾筒與皮帶前進方向成直角。然后在皮帶跑偏側面使托輥向前進方向移動相同距離,最后用軸承調節裝置進行微調。
b.卸鐵皮帶向前進方向左側跑偏(見圖五)調整方法:與六.5.a相同??墒棺髠鹊耐休伆赐瑯映叽缦蚯斑M(jìn)方向移動,也可使右側的托輥后退同樣尺寸,然后用軸承調節裝置進行微調。

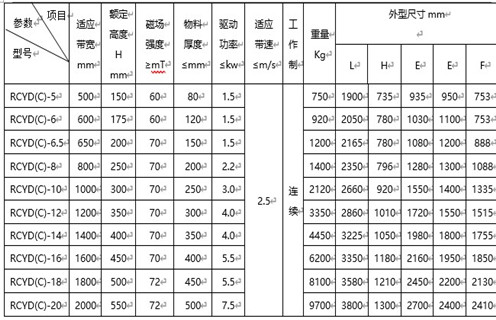

三、RCYD(C)系列永磁自卸式除鐵器產品參數
四、RCYD(C)系列永磁自卸式除鐵器長時間不用注意事項
1.若停機時間較長,再次使用時,必須進行對減速電機的電氣性能進行檢查。
2.平時不得碰傷電纜,也不得沖擊和拉緊電纜。插拔電纜連接器時,請在確認斷電后進行。
3.除鐵器附近有強大磁場,所以在其周?chē)坏梅胖苗姳硪活?lèi)的儀器儀表;工作人員不得攜帶銳利鐵件或器具靠近,以防傷人事故發生。
