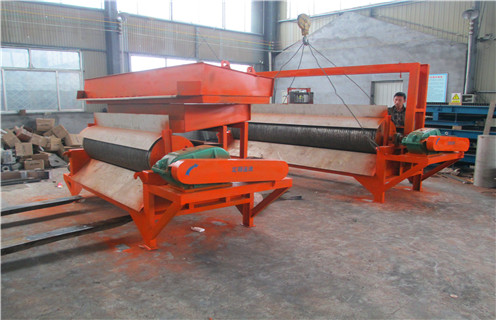

QCS系列濕式強磁磁選機

QCS系列濕式強磁磁選機，該磁選機為輥式強磁濕式磁選機。是專為細粒弱磁性礦分選而設計的采用弱磁滾筒除鐵，強磁滾筒分選方式實現選礦。輥式機型磁系為360度磁系，采用耐磨毛刷+沖水管卸礦方式。機型按處理礦種不同分為順流上選型和順流下選選兩種形式。弱磁性礦物中一般會(huì )伴隨少量強磁礦物，為避免強磁礦物進入強磁輥后磁矩疊加造成后續礦跑礦，第一筒設計為半磁磁包角為135度，磁場在1000-4000GS范圍選用，用以除去一部分的磁鐵礦，尾礦進入第二磁輥進行弱磁性礦物的分選。本公司根據可根據客戶選礦流程的需要制造對應的組合機型。常規組合方式有：雙棍強磁，一筒雙輥強磁，一筒雙棍強磁+單輥精選等。

一.QCS系列濕式強磁磁選機用途：

主要用于細粒弱磁性礦物(褐鐵礦，赤鐵礦，錳礦鈦礦等)細粒拋物或精選提純;非金屬礦物(紅柱石，硅線石，藍晶石，長石，石英，剛玉，金剛石等)原料及產品的精選。除去鐵，鈦等雜質;去除各種磨料產品，催化劑及其他弱磁性有害雜質。

二、QCS系列濕式強磁磁選機工作原理：

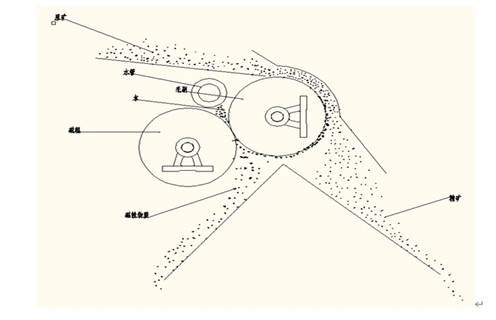

(所要分離的礦漿進入進礦箱，經給水管初步稀釋后，磁性物質吸附在強磁滾筒上，非磁性物質順礦箱流出，磁性物質經沖水管及毛刷的沖刷流入下部溜槽經溜槽流出。

三、QCS系列濕式強磁磁選機結構特征

該機主要由永磁滾筒、調整機構、槽體、減速電機、精礦箱、機架、毛刷等部分組成。

1、磁滾筒是磁選機的關鍵部件，它由強磁磁系、軸、軸承套及軸承組成。

2、毛刷是由中軸、外部毛刷、軸承組成。

3、裝置由擺線針輪減速機帶動磁輥，由磁輥經鏈輪帶動帶動毛刷轉動。

4、槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。

5、機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。

6、進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。

7、精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
